泄爆阀
■ 泄爆阀产品概述：
本系列泄爆阀由阀体、爆破膜、夹持器，重锤等零件组成。爆破膜装在夹持器中间，与阀体用螺栓连接。系统超压时，爆破膜破裂，瞬间泄压，阀盖弹起后在重力作用下复位。XB42W泄爆阀在更换爆破膜时需垂直向上掀起阀体及夹持器。爆破膜由用户根据工艺特性自备，主要适用于建材、冶金、石油、化工等行业部门。
■ 主要性能：
型号 | XB-61 XB-42 |
适用于爆破计算压力（绝）MPa | 0.1 |
强度试验压力MPa | 1.5 |
工作温度℃ | 压缩易爆气体 |
适用介质 | 压缩易爆气体 |
■ 主要零件材料：
零件名称 | 阀体 | 连接体 | 杠杆 | 阀盖 | 密封圈 | 膜片 |
材料 | 碳素钢 | 碳素钢 | 碳素钢 | 碳素钢 | 橡胶 | 合金铝 |

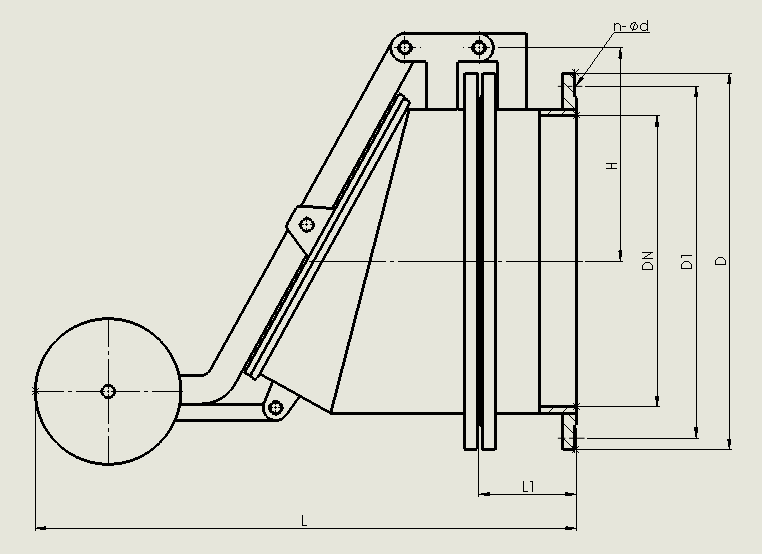

XB-61、XB-42泄爆阀主要外形及连接尺寸表
DN | D | n-φd | D1 | B | L | L1 | H |
300 | 440 | 12-22 | 395 | 16 | 880 | 250 | 250 |
350 | 490 | 12-22 | 445 | 16 | 907 | 250 | 275 |
400 | 540 | 16-22 | 495 | 16 | 1010 | 250 | 300 |
450 | 595 | 16-22 | 550 | 16 | 1060 | 250 | 325 |
500 | 645 | 20-22 | 600 | 20 | 1180 | 300 | 370 |
600 | 755 | 20-26 | 705 | 20 | 1280 | 300 | 420 |
700 | 860 | 24-26 | 810 | 20 | 1390 | 300 | 470 |
800 | 972 | 24-30 | 920 | 20 | 1480 | 300 | 520 |
900 | 1075 | 24-30 | 1020 | 20 | 1590 | 350 | 600 |
1000 | 1175 | 28-30 | 1120 | 20 | 1680 | 350 | 650 |
